Como medir e determinar corretamente o tamanho necessário da braçadeira de mangueira?

Em aplicações industriais, automotivas, agrícolas e até mesmo domésticas, braçadeira de mangueira (também conhecidos como carretéis de mangueira ou braçadeiras) são componentes essenciais que garantem a operação vedada, segura e confiável de sistemas de transmissão de fluidos ou gases. No entanto, muitos vazamentos e falhas geralmente resultam de braçadeira de mangueira seleção de tamanho.

Por que a medição precisa é crucial?

O princípio básico para selecionar o tamanho da braçadeira da mangueira é garantir que o diâmetro necessário esteja dentro da faixa de fixação mínima e máxima da braçadeira, de preferência no meio dessa faixa.

Muito pequeno: A braçadeira não pode ser instalada ou apertada, causando falha na instalação.

Muito grande: Mesmo quando apertada até ao limite, a braçadeira não consegue fornecer pressão radial suficiente, resultando numa vedação deficiente, fugas de pressão do sistema ou desprendimento da mangueira.

Excessivamente apertado ou solto: Mesmo que possa fixar, isso afeta a uniformidade do torque e da força de fixação da braçadeira, podendo causar danos localizados na mangueira ou falha por tensão de longo prazo.

Etapas corretas de medição para o tamanho da braçadeira de mangueira: Para determinar o tamanho necessário da braçadeira da mangueira, você precisa medir o diâmetro externo (OD) da "mangueira instalada". Observe que o objeto que está sendo medido é a mangueira instalada na conexão ou tubo.

Etapa 1: Meça o diâmetro externo (OD) da mangueira instalada

Este é o passo mais crucial.

Ferramentas necessárias: Use um paquímetro de alta precisão ou fita métrica (para mangueiras de grande diâmetro).

Instalando a mangueira: Insira totalmente a mangueira (por exemplo, mangueira de borracha, mangueira de silicone) na parte rebarba da conexão, conexão ou tubo a ser fixado.

Medição precisa: Meça o diâmetro externo da mangueira na posição onde ela já está encaixada na conexão e pronta para a braçadeira da mangueira.

Nota importante: O diâmetro externo da mangueira se expandirá após ser encaixada na conexão. Este diâmetro expandido é o tamanho real que a braçadeira da mangueira precisa fixar. Nunca meça apenas o diâmetro externo da mangueira no estado desinstalado.

Medição Média: Recomenda-se medir o diâmetro em dois pontos perpendiculares entre si na circunferência e tirar a média para eliminar pequenas distorções elípticas.

Etapa dois: seleção e correspondência – correspondência com a faixa de fixação da mangueira

Depois de obter o “diâmetro externo da mangueira instalada” preciso, a próxima etapa é corresponder às especificações da braçadeira da mangueira.

Identificando a gama de produtos: Os produtos de braçadeiras de mangueira profissionais indicarão seu “diâmetro mínimo de fixação” e “diâmetro máximo de fixação”.

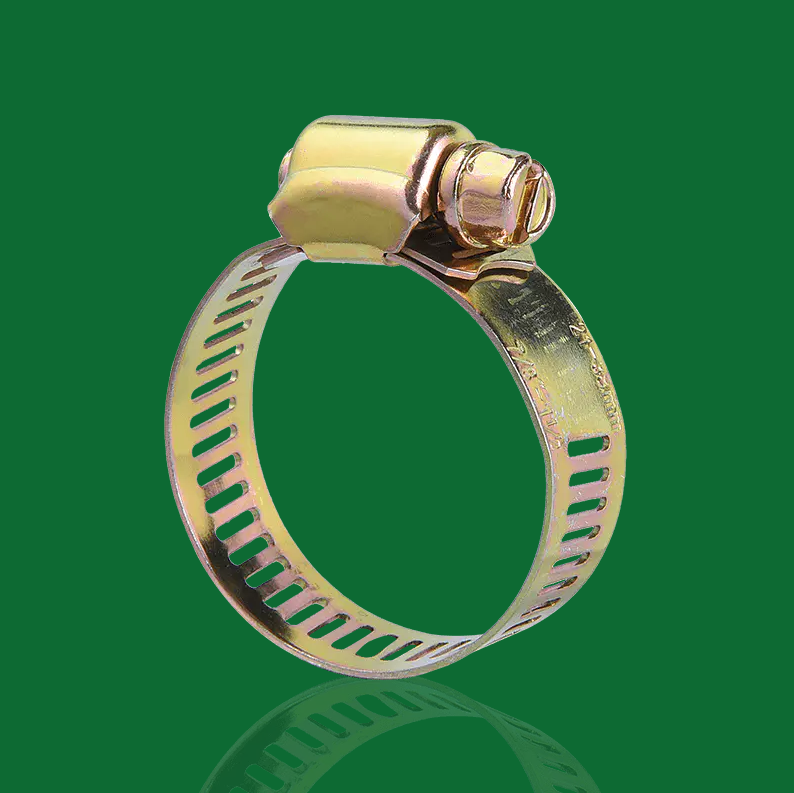

Por exemplo: Uma braçadeira de mangueira com engrenagem helicoidal pode ter uma especificação de 20 mm - 32 mm.

Princípio de correspondência: Certifique-se de que o diâmetro externo da mangueira instalada que você mediu esteja dentro do terço médio da faixa de especificação da braçadeira de mangueira selecionada.

Se o diâmetro medido for 25mm, uma pinça de 20mm - 32mm é ideal porque fica no meio, deixando margem de ajuste suficiente.

Seleção avançada: considerando o ambiente de aplicação e o tipo de braçadeira de mangueira

Além da medição dimensional precisa, braçadeira de mangueira a seleção também requer considerar o ambiente de aplicação específico e os requisitos de desempenho para determinar o tipo de braçadeira de mangueira mais adequado:

Ambientes de alta pressão ou alta vibração:

Descrição: Quando a conexão da mangueira precisa suportar alta pressão interna ou o sistema sofre vibrações mecânicas frequentes.

Tipo de braçadeira de mangueira recomendado: As braçadeiras de mangueira do tipo parafuso T devem ser selecionadas porque fornecem força de fixação maior e mais uniforme, garantindo conexões confiáveis.

Ambientes com variações drásticas de temperatura:

Descrição: Grandes flutuações na temperatura operacional do sistema podem causar expansão e contração térmica significativas da mangueira, afetando seu desempenho de vedação.

Tipo de braçadeira de mangueira recomendado: São recomendadas braçadeiras de mangueira de força constante. Estas pinças compensam automaticamente as alterações de diâmetro através de um mecanismo de mola integrado, mantendo uma força de fixação constante em toda a faixa de temperatura e evitando vazamentos.

Ambientes que exigem alta resistência à corrosão:

Descrição: Aplicável a ambientes corrosivos, como úmidos, névoa salina, ambientes marinhos ou contato com meios químicos.

Tipo de braçadeira de mangueira recomendado: Devem ser usadas braçadeiras de mangueira de aço inoxidável 316. Eles fornecem o mais alto nível de resistência à corrosão, garantindo que a conexão mantenha a integridade estrutural e funcione sob condições adversas.

A seleção correta do tamanho da braçadeira da mangueira é a base para garantir que seu sistema de fluidos opere à prova de vazamentos e com segurança. Se você tiver alguma dúvida sobre as especificações da braçadeira de mangueira ou precisar de soluções personalizadas, não hesite em entrar em contato com nossa equipe técnica profissional de braçadeira de mangueira.
