Qual é a diferença entre pinças auriculares simples e duplas?

Os grampos de orelha simples usam uma orelha de crimpagem para uma vedação rápida e segura em tubos flexíveis ou de paredes finas, enquanto os grampos de orelha dupla usam duas orelhas para maior força de fixação e melhor estabilidade em aplicações maiores ou de alta pressão. A escolha entre eles depende do diâmetro da tubulação, do material, dos requisitos de pressão e da permanência da conexão.

O que é uma pinça de ouvido único?

Uma pinça de orelha única - também chamada de pinça de uma orelha ou pinça estilo Oetiker - é uma faixa de aço inoxidável com uma única alça elevada, ou "orelha", que é frisada com uma ferramenta de pinça. Depois que a orelha é comprimida, a faixa se contrai uniformemente ao redor da mangueira ou tubo, criando uma vedação permanente e à prova de vazamentos.

Essas braçadeiras são comumente usadas em sistemas de refrigeração automotiva, linhas de combustível, tubulações médicas e aplicações de encanamento onde o espaço é limitado e uma conexão de baixo perfil é preferida. A braçadeira acabada fica quase nivelada com a mangueira, tornando-a ideal para instalações apertadas.

Especificações típicas

• Faixa de diâmetro: normalmente 8 mm a 32 mm
• Largura de banda: geralmente 7 mm a 8 mm
• Material: aço inoxidável série 300 na maioria das versões padrão
• Instalação: requer uma pinça de orelha dedicada ou uma ferramenta de crimpagem

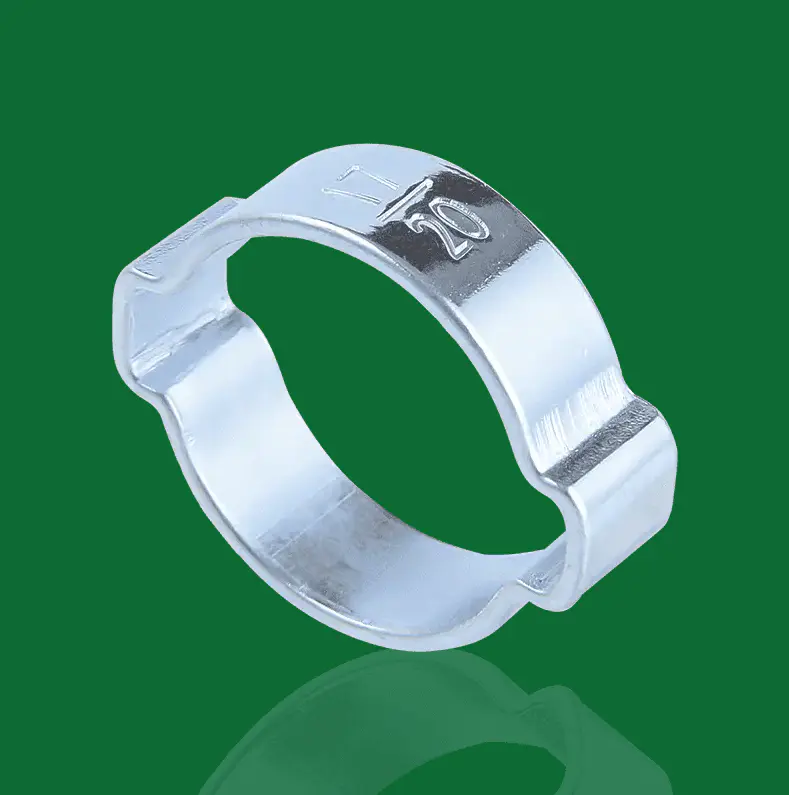

O que é um Pinça de orelha dupla ?

Uma pinça de orelha dupla apresenta duas orelhas levantadas posicionadas simetricamente ao longo da faixa. Ambas as orelhas são cravadas simultaneamente ou em sequência durante a instalação. A compressão de ponto duplo distribui a força de fixação de maneira mais uniforme por uma área mais ampla, o que é especialmente importante para tubos de diâmetro maior ou materiais de mangueira mais rígidos.

Os grampos de orelha dupla são frequentemente usados em aplicações de proteção de eixo de velocidade constante (CV), dutos de ar e conjuntos de mangueiras industriais onde maior torque ou resistência à vibração é necessário. Eles são capazes de lidar com diâmetros de mangueira que seriam inadequados para um projeto de orelha única.

Especificações típicas

• Faixa de diâmetro: normalmente 20 mm a 80 mm e além
• Largura de banda: geralmente 7 mm a 13 mm
• Material: aço inoxidável ou aço carbono zincado
• Instalação: requer uma ferramenta de crimpagem de mandíbula larga ou orelha dupla

Comparação lado a lado

A tabela abaixo resume as diferenças mais importantes entre pinças auriculares simples e duplas nos principais fatores de desempenho e aplicação.

Como a força de fixação difere entre os dois designs

Quando um único grampo de orelha é cravado, toda a tensão na faixa se origina de um ponto. A faixa deve ser projetada para transmitir essa tensão uniformemente em toda a circunferência da mangueira. Isto funciona de forma confiável para tubos de diâmetro menor (normalmente abaixo de 25 mm), onde a faixa é curta o suficiente para que a pressão permaneça consistente em toda a vedação.

Com diâmetros maiores, um único ponto de tensão pode resultar em vedação irregular – um lado da faixa pode pressionar com mais força do que o outro. Os grampos duplos resolvem esse problema dividindo a ação de fixação em dois pontos de contato simétricos, o que reduz significativamente o risco de vazamentos causados pela distribuição desigual da pressão. Para aplicações acima de aproximadamente 30 mm de diâmetro, os designs de orelha dupla são geralmente a escolha mais confiável.

Processo de instalação e ferramentas

Ambos os tipos de braçadeira requerem uma ferramenta de crimpagem dedicada – um alicate de braçadeira de mangueira padrão não produzirá uma vedação confiável. No entanto, as ferramentas diferem na geometria da mandíbula.

Instalação de braçadeira de orelha única

1. Deslize a braçadeira aberta sobre a mangueira antes de conectar a conexão.
2. Empurre a mangueira totalmente na espiga ou bico de conexão.
3. Posicione a orelha sobre o centro da ranhura de retenção da adaptação.
4. Comprima a orelha totalmente com uma pinça de mandíbula estreita até que as mandíbulas se fechem.
5. Verifique se a orelha está totalmente fechada, sem nenhuma lacuna visível entre as pernas.

Instalação de braçadeira de orelha dupla

1. Deslize a braçadeira aberta sobre a mangueira ou capa antes da montagem.
2. Assente o componente totalmente no eixo ou conexão.
3. Centralize a braçadeira sobre o lábio ou ranhura de vedação.
4. Use uma ferramenta de crimpagem de mandíbula larga ou orelha dupla para comprimir ambas as orelhas simultaneamente ou uma de cada vez.
5. Verifique se ambas as orelhas estão totalmente dobradas e se a faixa está bem apoiada na superfície.

Nenhum tipo de grampo deve ser reutilizado após a remoção. Cortar a faixa é o método de remoção correto; tentar forçar ou desdobrar uma orelha dobrada enfraquece o metal e compromete a integridade da pinça.

Cenários comuns de aplicativos

Onde os grampos de orelha única se destacam

• Linhas de combustível e refrigerante automotivo: mangueiras de pequeno diâmetro (normalmente 8–16 mm) onde o espaço entre os componentes é mínimo
• Tubulação médica e laboratorial: vedação limpa e de baixo perfil necessária para tubos de silicone ou PVC
• Encanamento residencial: Anéis de crimpagem PEX (um design relacionado de orelha única) usados em linhas de abastecimento de água de 1/2" e 3/4"
• Drenagem de eletrodomésticos e HVAC: mangueiras de drenagem de condensado onde há baixa pressão envolvida

Onde Pinça de orelha duplas São preferidos

• Botas de eixo CV: a aplicação mais comum de orelha dupla; as botas são grandes, flexíveis e sujeitas a rotação e flexão constantes
• Mangueiras do turbocompressor e do intercooler: mangueiras de silicone de maior diâmetro com pressão de alimentação moderada
• Mangueiras pneumáticas e hidráulicas industriais: onde a vibração ou o ciclo térmico são significativos
• Equipamentos agrícolas e de construção: conjuntos de mangueiras maiores expostos a condições externas adversas

Considerações sobre materiais e corrosão

Ambos os tipos de braçadeira estão disponíveis em aço inoxidável (mais comumente grau 304 ou 316) e aço carbono com zincagem. Para aplicações expostas a umidade, sal ou produtos químicos, aço inoxidável é fortemente recomendado —as versões zincadas podem começar a apresentar corrosão dentro de 12 a 24 meses em ambientes externos ou marinhos.

O aço inoxidável 316 oferece melhor resistência a ambientes com cloreto (como uso marinho ou costeiro) em comparação com o grau 304 mais comum. Para a maioria das aplicações automotivas e hidráulicas em geral, o aço inoxidável 304 é adequado e está mais amplamente disponível.

Como escolher a pinça certa para sua aplicação

Use os seguintes pontos de decisão para selecionar entre os dois designs:

• Diâmetro da mangueira inferior a 25 mm: um único grampo de orelha normalmente é suficiente e mais fácil de instalar em espaços apertados
• Diâmetro da mangueira superior a 30 mm: escolha uma pinça de orelha dupla para uma distribuição de pressão mais uniforme
• Ambiente de alta vibração: orelha dupla proporciona melhor resistência à fadiga devido à carga de fixação equilibrada
• Folga radial muito limitada: o perfil pós-crimpagem inferior da orelha única pode ser necessário
• Material da mangueira rígida ou de parede espessa: o grampo de orelha dupla fornece a maior força de fixação necessária para comprimir totalmente o material
• Especificação de substituição OEM: sempre corresponda ao tipo de braçadeira especificado pelo fabricante para manter a geometria de vedação correta

Ao substituir um grampo em um conjunto existente, a abordagem mais segura é combinar exatamente o tipo, tamanho e material do grampo original. Substituir um design diferente - mesmo um que pareça encaixar - pode resultar em força de vedação insuficiente ou na incapacidade de assentar corretamente na ranhura de retenção da conexão.
